前言

废话少说，直接进入正题。

相信大家对XXL-JOB都很了解，故本文对源码不进行过多介绍，侧重的是看源码过程中想到的几个知识点，不一定都对，请大神们批评指正。

XXL-JOB简介

• XXL-JOB是一个轻量级分布式任务调度平台，其核心设计目标是开发迅速、学习简单、轻量级、易扩展。现已开放源代码并接入多家公司线上产品线，开箱即用。
• XXL-JOB分为调度中心、执行器、数据中心，调度中心负责任务管理及调度、执行器管理、日志管理等，执行器负责任务执行及执行结果回调。

任务调度 - “类时间轮”的实现

时间轮

时间轮出自Netty中的HashedWheelTimer，是一个环形结构，可以用时钟来类比，钟面上有很多bucket，每一个bucket上可以存放多个任务，使用一个List保存该时刻到期的所有任务，同时一个指针随着时间流逝一格一格转动，并执行对应bucket上所有到期的任务。任务通过取模决定应该放入哪个bucket。和HashMap的原理类似，newTask对应put，使用List来解决 Hash 冲突。

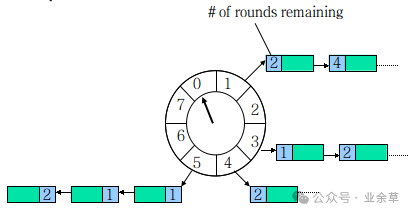

以上图为例，假设一个bucket是1秒，则指针转动一轮表示的时间段为8s，假设当前指针指向 0，此时需要调度一个3s后执行的任务，显然应该加入到(0+3=3)的方格中，指针再走3s次就可以执行了；如果任务要在10s后执行，应该等指针走完一轮零2格再执行，因此应放入2，同时将round(1)保存到任务中。检查到期任务时只执行round为0的，bucket上其他任务的round减1。

当然，还有优化的“分层时间轮”的实现，请参考https://cnkirito.moe/timer/。

XXL-JOB中的“时间轮”

• XXL-JOB中的调度方式从Quartz变成了自研调度的方式，很像时间轮，可以理解为有60个bucket且每个bucket为1秒，但是没有了round的概念。

• 具体可以看下图。

• XXL-JOB中负责任务调度的有两个线程，分别为ringThread和scheduleThread，其作用如下。

❝

1、scheduleThread：对任务信息进行读取，预读未来5s即将触发的任务，放入时间轮。2、ringThread：对当前bucket和前一个bucket中的任务取出并执行。

• 下面结合源代码看下，为什么说是“类时间轮”，关键代码附上了注解，请大家留意观看。

@JobHandler(value="shardingJobHandler")@ServicepublicclassShardingJobHandlerextendsIJobHandler{@OverridepublicReturnT<String>execute(Stringparam)throwsException{//分片参数ShardingUtil.ShardingVOshardingVO=ShardingUtil.getShardingVo();XxlJobLogger.log("分片参数：当前分片序号={}, 总分片数={}",shardingVO.getIndex(),shardingVO.getTotal());//业务逻辑for(inti=0;i<shardingVO.getTotal();i++){if(i==shardingVO.getIndex()){XxlJobLogger.log("第{}片,命中分片开始处理",i);}else{XxlJobLogger.log("第{}片,忽略",i);}}returnSUCCESS;}}

• 由此得出，分布式实现是根据分片参数index及total来做的，简单来讲，就是给出了当前执行器的标识，根据这个标识将任务的数据或者逻辑进行区分，即可实现分布式运行。
• 题外话：至于为什么用外部注入分片参数的方式，不直接execute传递？

❝

1、可能是因为只有分片任务才用到这两个参数

2、IJobHandler只有String类型参数

看完源码后的思考

• 1、经过此次看源代码，XXL-JOB的设计目标确实符合开发迅速、学习简单、轻量级、易扩展。
• 2、至于自研RPC还没有具体考量，具体接入应该会考虑公司的RPC框架。
• 3、作者给出的Quartz调度的不足，笔者得继续深入了解。
• 4、框架中很多对宕机、故障、超时等异常状况的兼容值得学习。
• 5、Rolling日志以及日志系统实现需要继续了解。
