日流量200亿，携程网关的架构设计

方案的作者：Butters，携程软件技术专家，专注于网络架构、API网关、负载均衡、Service Mesh等领域。

一、概述

类似于许多企业的做法，携程 API 网关是伴随着微服务架构一同引入的基础设施，其最初版本于 2014 年发布。随着服务化在公司内的迅速推进，网关逐步成为应用程序暴露在外网的标准解决方案。后续的“ALL IN 无线”、国际化、异地多活等项目，网关都随着公司公共业务与基础架构的共同演进而不断发展。截至 2021 年 7 月，整体接入服务数量超过 3000 个，日均处理流量达到 200 亿。

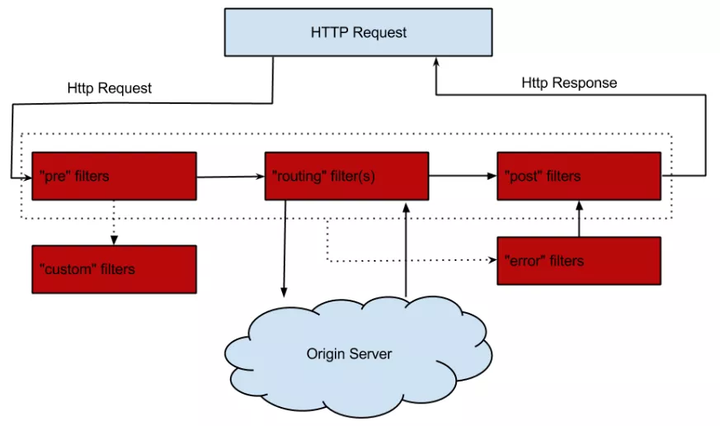

在技术方案方面，公司微服务的早期发展深受 NetflixOSS 的影响，网关部分最早也是参考了 Zuul 1.0 进行的二次开发，其核心可以总结为以下四点：

• server端：Tomcat NIO + AsyncServlet
• 业务流程：独立线程池，分阶段的责任链模式
• client端：Apache HttpClient，同步调用
• 核心组件：Archaius（动态配置客户端），Hystrix（熔断限流），Groovy（热更新支持）

众所周知，同步调用会阻塞线程，系统的吞吐能力受 IO 影响较大。

作为行业的领先者，Zuul 在设计时已经考虑到了这个问题：通过引入 Hystrix，实现资源隔离和限流，将故障（慢 IO）限制在一定范围内；结合熔断策略，可以提前释放部分线程资源；最终达到局部异常不会影响整体的目标。

然而，随着公司业务的不断发展，上述策略的效果逐渐减弱，主要原因有两方面：

• 业务出海：网关作为海外接入层，部分流量需要转回国内，慢 IO 成为常态

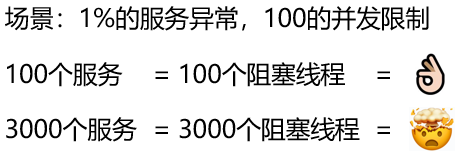

• 服务规模增长：局部异常成为常态，加上微服务异常扩散的特性，线程池可能长期处于亚健康状态

全异步改造是携程 API 网关近年来的一项核心工作，本文也将围绕此展开，探讨我们在网关方面的工作与实践经验。

重点包括：性能优化、业务形态、技术架构、治理经验等。

二、高性能网关核心设计

2.1. 异步流程设计

全异步 = server端异步 + 业务流程异步 + client端异步

对于server与client端，我们采用了 Netty 框架，其 NIO/Epoll + Eventloop 的本质就是事件驱动的设计。

我们改造的核心部分是将业务流程进行异步化，常见的异步场景有：

• 业务 IO 事件：例如请求校验、身份验证，涉及远程调用
• 自身 IO 事件：例如读取到了报文的前 xx 字节
• 请求转发：包括 TCP 连接，HTTP 请求

从经验上看，异步编程在设计和读写方面相比同步会稍微困难一些，主要包括：

• 流程设计&状态转换
• 异常处理，包括常规异常与超时
• 上下文传递，包括业务上下文与trace log
• 线程调度
• 流量控制

特别是在Netty上下文内，如果对 ByteBuf 的生命周期设计不完善，很容易导致内存泄漏。

围绕这些问题，我们设计了对应外围框架，最大努力对业务代码抹平同步/异步差异，方便开发；同时默认兜底与容错，保证程序整体安全。

在工具方面，我们使用了 RxJava，其主要流程如下图所示。

• Maybe

• RxJava 的内置容器类，表示正常结束、有且仅有一个对象返回、异常三种状态

• 响应式，便于整体状态机设计，自带异常处理、超时、线程调度等封装

• Maybe.empty()/Maybe.just(T)，适用同步场景

• 工具类RxJavaPlugins，方便切面逻辑封装

• Filter

• 代表一块独立的业务逻辑，同步&异步业务统一接口，返回Maybe

• 异步场景（如远程调用）统一封装，如涉及线程切换，通过maybe.obesrveOn(eventloop)切回

• 异步filter默认增加超时，并按弱依赖处理，忽略错误

{//模块名称，对应网关内部某个具体模块"name":"addResponseHeader",//执行阶段"stage":"PRE_RESPONSE",//执行顺序"ruleOrder":0,//灰度比例"grayRatio":100,//执行条件"condition":"true","conditionParam":{},//执行参数//大量${}形式的内置模板，用于获取运行时数据"actionParam":{"connection":"keep-alive","x-service-call":"${request.func.remoteCost}","Access-Control-Expose-Headers":"x-service-call","x-gate-root-id":"${func.catRootMessageId}"},//异常处理方式，可以抛出或忽略"exceptionHandle":"return"}

五、总结

网关在各种技术交流平台上一直是备受关注的话题，有很多成熟的解决方案：易于上手且发展较早的 Zuul 1.0、高性能的 Nginx、集成度高的 Spring Cloud Gateway、日益流行的 Istio 等等。

最终的选型还是取决于各公司的业务背景和技术生态。

因此，在携程，我们选择了自主研发的道路。

技术在不断发展，我们也在持续探索，包括公共网关与业务网关的关系、新协议（如 HTTP3）的应用、与 ServiceMesh 的关联等等。
