基于 Java 与 YOLOv8 实现表格图像行列检测的完整实践

whdahanh 发布于 2025-09-29 243 次阅读

一、引言：表格检测的价值与技术选型

在文档数字化、数据自动化录入等场景中，表格作为信息承载的重要形式，其结构（行、列）的精准检测是后续表格识别、数据提取的核心前提。传统的表格检测方法（如基于规则的边缘检测）对复杂表格（如倾斜、模糊、合并单元格）适应性较差，而基于深度学习的目标检测技术能有效解决这一问题。

YOLO（You Only Look Once）系列模型作为实时目标检测的标杆，其最新版本YOLOv8在速度与精度上均有显著提升，支持灵活的模型导出与跨平台部署。而 Java 作为企业级应用的主流开发语言，在稳定性、可维护性上具备天然优势。本文将详细讲解如何基于 Java 结合 YOLOv8 的 ONNX 模型，实现表格图像中行与列的高效检测。

二、环境准备：搭建开发与运行环境

在开始编码前，需完成依赖配置、模型准备等基础工作，确保后续流程顺畅。

2.1 开发工具与基础环境

  • JDK：推荐 JDK 11 及以上（兼容 ONNX Runtime 与 OpenCV）
  • IDE：IntelliJ IDEA（或 Eclipse）
  • 依赖管理：Maven（简化依赖引入与版本控制）
  • 图像处理：OpenCV 4.7.0（负责图像读取、预处理）
  • 模型推理：ONNX Runtime 1.16.3（加载 YOLOv8 ONNX 模型并执行推理）
  • JSON 解析：FastJSON2（处理检测结果的序列化）

2.2 Maven 依赖配置

见项目中的pom.xml

2.3 模型与标签文件准备

（1）YOLOv8 ONNX 模型

需先训练一个用于 “表格行列检测” 的 YOLOv8 模型，再导出为 ONNX 格式：

  1. 使用 Ultralytics 库训练 YOLOv8：标注表格图像中的 “行（row）” 和 “列（column）” 作为目标类别，生成训练数据集。
  2. 导出 ONNX 模型：通过 Ultralytics 的export方法，指定format="onnx"，示例代码（Python）：
from ultralytics import YOLO# 加载训练好的YOLOv8模型model = YOLO("runs/detect/train/weights/best.pt")# 导出为ONNX格式（输入尺寸与代码中保持一致，如640x640）model.export(format="onnx", imgsz=640, nms=False)  # nms=False：代码中自行实现NMS

3.将导出的 ONNX 模型（如table_det_yolov8.onnx）放入项目resources/model目录。

（2）标签文件

创建标签文件table_labels.txt，定义检测类别（与训练时一致），内容如下：

rowcolumn

将该文件放入项目resources/labels目录。

(3）配置文件

创建config.properties配置文件，统一管理路径（避免硬编码）：

# 模型路径（相对于resources目录）model_path=model/table_det_yolov8.onnx# 标签文件路径（相对于resources目录）table_det_labels_path=labels/table_labels.txt

三、核心代码解析：从模型加载到结果输出

核心代码分为两个类：ModelDet（模型封装与检测逻辑）和MainTest（主函数调用与流程控制）。以下逐模块解析关键逻辑。完成项目：https://github.com/jiangnanboy/table_row_column_detection

3.1 核心检测类：ModelDet

ModelDet是整个检测流程的核心，负责模型初始化、图像预处理、推理执行、输出解析等功能。

3.1.1 类结构与核心属性

package sy;import ai.onnxruntime.*;import org.opencv.core.CvType;import org.opencv.core.Mat;import org.opencv.core.Size;import org.opencv.imgproc.Imgproc;import utils.CollectionUtil;import java.io.IOException;import java.nio.FloatBuffer;import java.nio.file.Files;import java.nio.file.Paths;import java.util.*;import java.util.stream.Collectors;import java.util.stream.Stream;public class ModelDet {    // 检测阈值：置信度阈值（过滤低置信度结果）、IOU阈值（NMS用，过滤重复框）    float confThreshold;    float iouThreshold;
    // 模型输入相关：输入尺寸、形状、元素数量、数据类型    long inputHeight;    long inputWidth;    long[] inputShape;    int numInputElements;    OnnxJavaType inputType;
    // ONNX Runtime相关：环境、会话、输入输出名称    OrtEnvironment env;    OrtSession session;    String inputName;    String outputName;
    // 原图尺寸（用于将模型输出的坐标缩放回原图）    long rawImgHeight;    long rawImgWidth;
    // 标签列表（行、列）    public List<String> labelNames;    // 省略构造方法与其他方法...}

3.1.2 模型与标签初始化

初始化 ONNX Runtime 环境、加载模型，并读取标签文件：

// 构造方法：默认阈值（置信度0.3，IOU 0.5）public ModelDet(String path, String labelPath) throws OrtException {    this(path, labelPath, 0.3f, 0.5f);}// 构造方法：自定义阈值public ModelDet(String path, String labelPath, float confThres, float iouThres) throws OrtException {    this.confThreshold = confThres;    this.iouThreshold = iouThres;    initializeModel(path); // 初始化模型    initializeLabel(labelPath); // 初始化标签}// 初始化ONNX模型（支持CPU/GPU）private void initializeModel(String path) throws OrtException {    nu.pattern.OpenCV.loadLocally(); // 加载OpenCV本地库    this.initializeModel(path, -1); // 默认CPU（-1表示不使用GPU）}// 重载：支持指定GPU设备IDprivate void initializeModel(String path, int gpuDeviceId) throws OrtException {    // 1. 创建ONNX环境    this.env = OrtEnvironment.getEnvironment();
    // 2. 配置会话选项（开启所有优化）    var sessionOptions = new OrtSession.SessionOptions();    sessionOptions.setOptimizationLevel(OrtSession.SessionOptions.OptLevel.ALL_OPT);
    // 3. 配置CPU/GPU    if (gpuDeviceId >= 0) {        sessionOptions.addCPU(false); // 禁用CPU        sessionOptions.addCUDA(gpuDeviceId); // 启用指定GPU    } else {        sessionOptions.addCPU(true); // 启用CPU    }
    // 4. 加载模型并创建会话    this.session = this.env.createSession(path, sessionOptions);
    // 5. 获取模型输入信息（输入名称、形状、数据类型）    Map<String, NodeInfo> inputMetaMap = this.session.getInputInfo();    this.inputName = this.session.getInputNames().iterator().next(); // 输入名称（YOLOv8通常为"images"）    NodeInfo inputMeta = inputMetaMap.get(this.inputName);    this.inputType = ((TensorInfo) inputMeta.getInfo()).type; // 输入数据类型（通常为FLOAT）    this.inputShape = ((TensorInfo) inputMeta.getInfo()).getShape(); // 输入形状（如[1,3,640,640]）
    // 6. 计算输入元素总数（用于初始化数据缓冲区）    this.numInputElements = (int) (this.inputShape[1] * this.inputShape[2] * this.inputShape[3]);    this.inputHeight = this.inputShape[2]; // 模型输入高度（如640）    this.inputWidth = this.inputShape[3]; // 模型输入宽度（如640）
    // 7. 获取模型输出名称（YOLOv8通常为"output0"）    this.outputName = this.session.getOutputNames().iterator().next();}// 初始化标签（读取label文件）private void initializeLabel(String labelPath) {    try (Stream<String> lines = Files.lines(Paths.get(labelPath))) {        // 读取每行标签，去除空格，存入列表        labelNames = lines.map(line -> line.strip()).collect(Collectors.toList());    } catch (IOException e) {        e.printStackTrace();        throw new RuntimeException("标签文件加载失败：" + labelPath);    }}

3.1.3 图像预处理：将原图转换为模型输入格式

YOLOv8 模型对输入图像有严格要求，需经过通道转换、尺寸缩放、归一化、维度转换四步预处理：

// 准备模型输入：将OpenCV的Mat图像转换为ONNX Tensorprivate Map<String, OnnxTensor> prepareInput(Mat img) throws OrtException {    // 1. 记录原图尺寸（后续用于缩放检测框）    this.rawImgHeight = img.height();    this.rawImgWidth = img.width();
    // 2. 通道转换：BGR（OpenCV默认）→ RGB（YOLOv8训练时使用的格式）    Mat inputImg = new Mat();    Imgproc.cvtColor(img, inputImg, Imgproc.COLOR_BGR2RGB);
    // 3. 尺寸缩放：将图像缩放到模型输入尺寸（如640x640）    Imgproc.resize(inputImg, inputImg, new Size(this.inputWidth, this.inputHeight));
    // 4. 归一化：像素值从[0,255]→[0,1]（模型训练时的预处理逻辑）    inputImg.convertTo(inputImg, CvType.CV_32FC3, 1.0 / 255.0);
    // 5. 维度转换：HWC（高度、宽度、通道）→ CHW（通道、高度、宽度）    // OpenCV读取的Mat格式为HWC，而ONNX模型输入格式为NCHW（N为批量大小，这里为1）    float[] whcData = new float[this.numInputElements];    inputImg.get(0, 0, whcData); // 将Mat数据读取到HWC数组    float[] chwData = ImageUtil.whc2cwh(whcData); // 转换为CHW格式（工具类实现）
    // 6. 封装为ONNX Tensor（符合模型输入要求）    FloatBuffer inputBuffer = FloatBuffer.wrap(chwData);    OnnxTensor inputTensor = OnnxTensor.createTensor(this.env, inputBuffer, this.inputShape);
    // 7. 构建输入映射（键为输入名称，值为Tensor）    Map<String, OnnxTensor> inputMap = CollectionUtil.newHashMap();    inputMap.put(this.inputName, inputTensor);
    return inputMap;}

工具类补充（ImageUtil.whc2cwh）：
维度转换的核心逻辑是将[H, W, C]的数组重新排列为[C, H, W]，示例实现：

public class ImageUtil {    // HWC → CHW：height x width x channel → channel x height x width    public static float[] whc2cwh(float[] whcData) {        // 假设模型输入尺寸为640x640，通道数为3（需根据实际inputShape调整）        int inputHeight = 640;        int inputWidth = 640;        int channels = 3;
        float[] chwData = new float[channels * inputHeight * inputWidth];        int idx = 0;        for (int c = 0; c < channels; c++) { // 先遍历通道            for (int h = 0; h < inputHeight; h++) { // 再遍历高度                for (int w = 0; w < inputWidth; w++) { // 最后遍历宽度                    // HWC数组索引：h * inputWidth * channels + w * channels + c                    // CHW数组索引：c * inputHeight * inputWidth + h * inputWidth + w                    chwData[c * inputHeight * inputWidth + h * inputWidth + w]                         = whcData[h * inputWidth * channels + w * channels + c];                }            }        }        return chwData;    }}

3.1.4 模型推理：执行检测并获取输出

推理过程本质是将预处理后的输入传入模型，获取原始输出张量：

// 模型推理：输入映射 → 原始检测结果private float[][] inference(Map<String, OnnxTensor> inputMap) throws OrtException {    // 执行推理：session.run()返回推理结果集合    OrtSession.Result result = this.session.run(inputMap);
    // 解析输出：YOLOv8 ONNX输出格式为[1, num_boxes, 4+num_classes]    // 这里取第一个批量（[0]），得到[num_boxes, 4+num_classes]的二维数组    float[][][] outputTensor = (float[][][]) result.get(0).getValue();    float[][] predictions = outputTensor[0];
    return predictions;}

输出格式说明：

  • predictions是[num_boxes, 4+num_classes]的二维数组，其中：
    • num_boxes：模型预测的检测框总数；
    • 4：检测框坐标（x, y, w, h，对应框的中心坐标和宽高）；
    • num_classes：类别置信度（本文中为 2 类：row 和 column）。
https://wxa.wxs.qq.com/tmpl/oc/base_tmpl.html

3.1.5 输出处理：从原始结果到可读检测信息

原始输出需经过类别筛选、坐标转换、非极大值抑制（NMS） 三步处理，得到最终的检测结果：

// 处理输出：原始预测结果 → 可读检测列表（Detection）private List<Detection> processOutput(float[][] predictions) {    // 1. 转置矩阵：[num_boxes, 4+num_classes] → [4+num_classes, num_boxes]    // 便于按类别维度处理置信度    predictions = transposeMatrix(predictions);
    // 2. 按类别分组检测框（key：类别ID，value：该类别的检测框列表）    Map<Integer, List<float[]>> class2Bbox = CollectionUtil.newHashMap();    for (float[] bbox : predictions) {        // 提取类别置信度（跳过前4个坐标值）        float[] classProbs = Arrays.copyOfRange(bbox, 4, bbox.length);        // 找到置信度最高的类别（即当前检测框的类别）        int labelId = predMax(classProbs);        // 该类别的置信度        float confidence = classProbs[labelId];
        // 过滤低置信度结果（低于confThreshold的框丢弃）        if (confidence < this.confThreshold) {            continue;        }
        // 将置信度存入检测框数组（第4位）        bbox[4] = confidence;
        // 坐标缩放：将模型输入尺寸（如640x640）的坐标 → 原图尺寸        rescaleBoxes(bbox);
        // 坐标格式转换：xywh（中心+宽高）→ xyxy（左上角+右下角）        // 便于后续绘制检测框        ImageUtil.xywh2xyxy(bbox);
        // 过滤无效框（左上角x ≥ 右下角x 或 左上角y ≥ 右下角y的框丢弃）        if (bbox[0] >= bbox[2] || bbox[1] >= bbox[3]) {            continue;        }
        // 按类别分组存入Map        class2Bbox.putIfAbsent(labelId, CollectionUtil.newArrayList());        class2Bbox.get(labelId).add(bbox);    }
    // 3. 非极大值抑制（NMS）：去除同一类别中的重复检测框    List<Detection> detectionList = CollectionUtil.newArrayList();    for (Map.Entry<Integer, List<float[]>> entry : class2Bbox.entrySet()) {        int labelId = entry.getKey();        List<float[]> bboxList = entry.getValue();
        // 对当前类别执行NMS（保留置信度最高、无重叠的框）        bboxList = ImageUtil.nonMaxSuppression(bboxList, this.iouThreshold);
        // 封装为Detection对象（包含标签名、类别ID、坐标、置信度）        for (float[] bbox : bboxList) {            String labelName = labelNames.get(labelId);            float[] coordinates = Arrays.copyOfRange(bbox, 0, 4); // xyxy坐标            float confidence = bbox[4];            detectionList.add(new Detection(labelName, labelId, coordinates, confidence));        }    }
    return detectionList;}// 辅助方法1：矩阵转置private float[][] transposeMatrix(float[][] matrix) {    float[][] transposed = new float[matrix[0].length][matrix.length];    for (int i = 0; i < matrix.length; i++) {        for (int j = 0; j < matrix[0].length; j++) {            transposed[j][i] = matrix[i][j];        }    }    return transposed;}// 辅助方法2：找到置信度最高的类别IDprivate int predMax(float[] probabilities) {    float maxProb = Float.NEGATIVE_INFINITY;    int maxIndex = 0;    for (int i = 0; i < probabilities.length; i++) {        if (probabilities[i] > maxProb) {            maxProb = probabilities[i];            maxIndex = i;        }    }    return maxIndex;}// 辅助方法3：将模型输入尺寸的坐标缩放回原图尺寸public void rescaleBoxes(float[] bbox) {    // 缩放x坐标（中心x、宽）    bbox[0] = bbox[0] / this.inputWidth * this.rawImgWidth;    bbox[2] = bbox[2] / this.inputWidth * this.rawImgWidth;    // 缩放y坐标（中心y、高）    bbox[1] = bbox[1] / this.inputHeight * this.rawImgHeight;    bbox[3] = bbox[3] / this.inputHeight * this.rawImgHeight;}

3.2 主函数调用：MainTest

MainTest负责读取配置、加载模型、调用检测、展示结果（绘制检测框、打印 JSON）：

package sy;import ai.onnxruntime.OrtException;import com.alibaba.fastjson2.JSON;import org.opencv.core.Mat;import org.opencv.imgcodecs.Imgcodecs;import utils.PropertiesReader;import java.util.List;public class MainTest {    public static void main(String... args) {        try {            // 1. 读取配置文件（模型、标签路径）            String modelPath = getResourcePath(PropertiesReader.get("model_path"));            String labelPath = getResourcePath(PropertiesReader.get("table_det_labels_path"));
            // 2. 测试图像路径（需替换为你的图像路径）            String imgPath = "D:\\project\\table_detection\\img\\test_table.jpg";            String outputImgPath = "D:\\project\\table_detection\\img\\prediction.jpg";
            // 3. 加载模型（默认置信度0.3，IOU 0.5）            ModelDet modelDet = new ModelDet(modelPath, labelPath);
            // 4. 读取图像（OpenCV的imread方法）            Mat img = Imgcodecs.imread(imgPath);            if (img.dataAddr() == 0) { // 检查图像是否成功读取                System.err.println("图像读取失败：" + imgPath);                System.exit(1);            }
            // 5. 执行检测            List<Detection> detectionList = modelDet.detectObjects(img);
            // 6. 结果展示：绘制检测框到图像            ImageUtil.drawPredictions(img, detectionList);
            // 7. 结果输出：保存图像+打印JSON            Imgcodecs.imwrite(outputImgPath, img);            System.out.println("检测结果（JSON）：");            System.out.println(JSON.toJSONString(detectionList, true)); // 格式化输出
            System.out.println("检测完成！结果图像已保存至：" + outputImgPath);
        } catch (OrtException e) {            e.printStackTrace();            System.err.println("模型推理失败：" + e.getMessage());        }    }
    // 辅助方法：获取资源文件的绝对路径（处理getResource的斜杠问题）    private static String getResourcePath(String relativePath) {        String path = MainTest.class.getClassLoader().getResource(relativePath).getPath();        return path.replaceFirst("/", ""); // 去除路径开头的斜杠（如"/D:..."→"D:..."）    }}

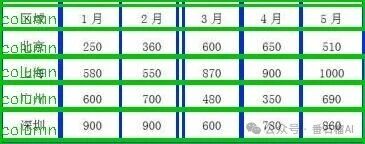

四、运行效果展示

五、总结

本文详细讲解了基于 Java 与 YOLOv8 实现表格行列检测的完整流程，从环境搭建、代码解析到运行效果展示，覆盖了模型加载、图像预处理、推理执行、结果处理等核心环节。该方案基于 YOLOv8 的高速度与高精度，结合 Java 的企业级优势，可灵活集成到文档处理、数据录入等实际应用中。

读者可根据自身需求调整阈值、优化模型或扩展功能，进一步提升检测性能与适用场景。希望本文能为从事表格识别、计算机视觉相关开发的读者提供有价值的参考。
